在工業網絡從傳統現場總線向工業以太網演進的過程中，M12 D編碼連接器憑借其卓越的高頻性能，正成為支撐智能制造數據傳輸?shù)年P鍵物理接口。這一專門為以太網應用設計的連接方案，正在重新定義工業現場的網絡連接標準。



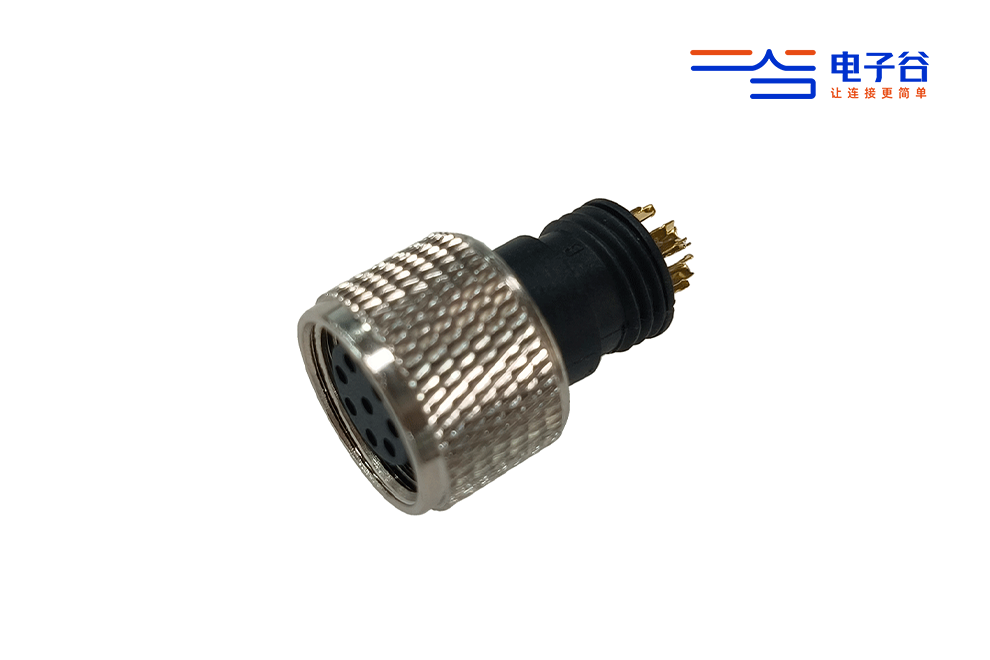

D編碼連接器的技術特性解析



M12 D編碼連接器采用獨特的4針或8針接觸件排列設計，其核心優勢在于優化的高頻信號傳輸性能。與傳統的A編碼連接器相比，D編碼的接觸件間距和排列方式經過精密計算，能夠有效減少信號串擾，支持最高10Gbps的數據傳輸速率。這種設計使其成為工業以太網應用的理想選擇。



物理結構特征決定了其性能優勢。D編碼連接器的鍵槽位置與A、B編碼明顯不同，這種機械防錯設計防止了與普通傳感器連接器的誤插。接觸件采用差分信號對排列，有效阻抗控制在100Ω±15%，與標準以太網電纜的特性阻抗完美匹配。電子谷的D編碼產品通過優化絕緣材料介電常數，進一步降低了信號衰減。



屏蔽設計對高頻性能至關重要。360度全金屬屏蔽層與電纜屏蔽網實現無縫連接，提供超過60dB的屏蔽效能。在復雜的工業電磁環境中，這種設計能夠將誤碼率控制在10^-12以下，滿足工業以太網對信號完整性的苛刻要求。



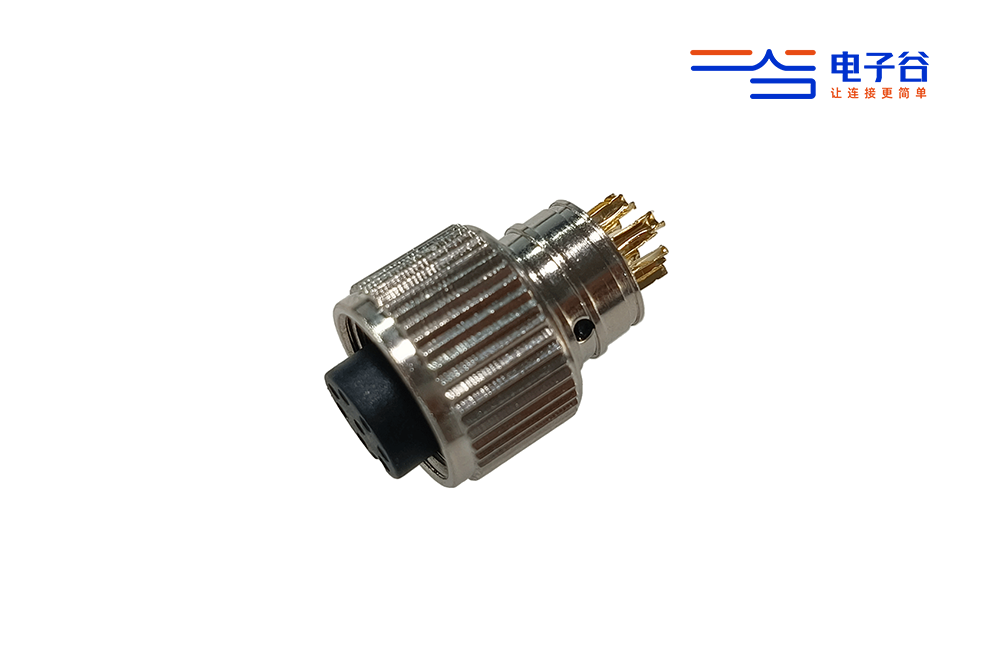

工業以太網的帶寬需求與規劃



不同的工業應用場景對網絡帶寬有著顯著差異的需求。普通IO數據采集僅需10-100Mbps帶寬，而機器視覺檢測系統通常需要500Mbps-1Gbps的連續數據傳輸。對于實時運動控制和高精度檢測應用，甚至需要2.5Gbps或5Gbps的更高帶寬。



網絡架構規劃需要考慮帶寬分配。在典型的工業自動化系統中，建議采用分層帶寬策略：設備層使用100Mbps連接，控制層部署1Gbps主干網絡，而視覺檢測等數據密集型應用則配置2.5Gbps專用鏈路。這種架構既保證了性能，又優化了成本。



傳輸距離影響帶寬實際可用性。在100米標準傳輸距離內，D編碼連接器可穩定支持1Gbps速率。當傳輸距離延長至100米以上時，建議將速率適當降低至100Mbps，或采用信號中繼方案。電子谷的測試數據顯示，其D編碼產品在150米距離下仍能保持100Mbps穩定傳輸。



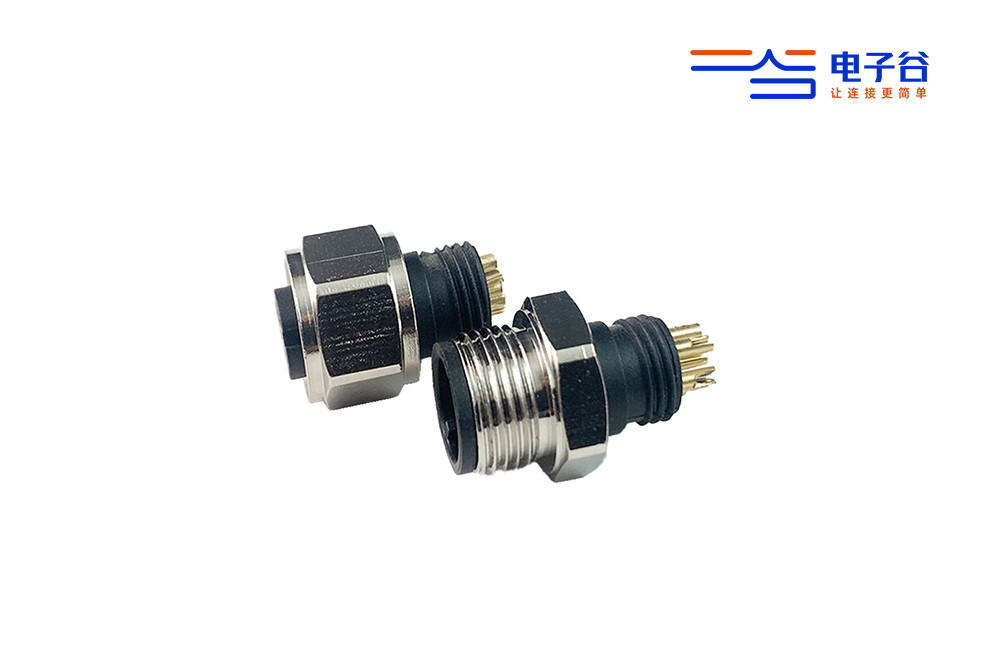

高帶寬傳輸?shù)脑O計要點



電纜選擇直接影響系統性能。建議使用CAT5e或CAT6A屏蔽雙絞線，其精確的特性阻抗和低延遲偏差是保障高速傳輸?shù)幕A。電纜屏蔽層的覆蓋率應不低于85%，屏蔽電阻需小于0.1Ω/m。在彎曲頻繁的應用場景中，高柔性電纜的選用尤為重要。



端接工藝對信號完整性至關重要。電纜剝線長度需精確控制在12-15mm范圍內，過長會導致阻抗失配，過短則影響屏蔽連接質量。雙絞線的絞距保持率應大于90%，確保差分信號的優勢得以充分發揮。



安裝規范需要嚴格執行。最小彎曲半徑不應小于電纜外徑的8倍，避免因過度彎曲導致特性阻抗變化。在振動環境中，建議使用帶應力消除裝置的連接器，如電子谷的防振動D編碼系列產品。



電磁兼容性設計策略



接地系統需要統一規劃。建議采用單點接地方式，接地電阻小于1Ω。對于大型設備，可考慮使用并聯接地以減少接地環路干擾。高頻信號的接地線長度應小于波長的1/20，通?？刂圃?50mm以內。



濾波措施輔助提升抗干擾能力。在特別敏感的測量電路中，可選用帶集成濾波器的D編碼連接器。這些濾波器針對特定干擾頻率設計，能夠提供額外的40dB干擾衰減。



布線隔離是成本效益最高的EMC措施。動力電纜與信號電纜應保持至少150mm的間距，交叉時采用垂直交叉方式。在電纜槽中設置金屬隔板，可進一步降低相互干擾。



實際應用場景的性能驗證



機器視覺系統是典型的高帶寬應用。在汽車零部件檢測線上，D編碼連接器成功支持4K分辨率工業相機以60幀/秒的速率穩定傳輸數據，系統誤碼率長期保持在10^-12以下。



實時運動控制網絡對延遲極為敏感。采用D編碼連接的EtherCAT網絡，周期時間可縮短至100μs，滿足高性能伺服驅動的同步控制要求。某半導體設備制造商的實測數據顯示，采用優化設計的D編碼系統，將運動控制精度提升了30%。



工業物聯網關的數據匯聚需要可靠連接。邊緣計算節點通過D編碼接口與數十個現場設備通信，日均數據處理量超過100GB。在這種高強度使用場景下，連接器的耐久性和穩定性得到充分驗證。



未來技術演進方向



更高速率支持是明確趨勢。下一代D編碼連接器將支持5Gbps和10Gbps傳輸速率，滿足8K視覺檢測和數字孿生等高帶寬應用需求。電子谷正在開發的增強型D編碼產品，已在小批量試用中展現出良好的性能表現。



功耗優化成為重要考量。通過改進接觸件材料和表面處理工藝，新一代產品的插入損耗降低15%，有助于提升整個網絡系統的能效比。



智能化管理功能逐步集成。內置連接狀態監測芯片的智能D編碼連接器，可實時報告連接質量參數，為預測性維護提供數據支持。



構建可靠的高速數據通道



M12 D編碼連接器在工業以太網中的應用，體現了工業通信技術向高速化、可靠化發展的必然趨勢。其精心設計的物理結構和電磁性能，為工業4.0時代的數據傳輸提供了堅實基礎。



正確選擇和應用D編碼連接器，需要綜合考慮電氣性能、機械特性和環境適應性等多方面因素。隨著工業網絡帶寬需求的持續增長，這一連接方案將繼續演進，為智能制造提供更加完善的高速數據傳輸解決方案。只有深入理解其技術特性，才能充分發揮D編碼連接器在工業以太網系統中的最大價值。
